在视觉定位打印方案中，客户经常会问：相机精度够不够？算法准不准？打印对位稳不稳？但其实还有一个信息经常被忽略，那就是“成像”。
如果成像模糊、反光、颜色失真，后续的识别、标定、对位、打印等步骤都会大打折扣，而决定成像是否稳定的关键就是光源。
今天这篇文章，帮你理清UV打印视觉定位里四种常用光源的区别与选择方法，让你在选型中少走弯路。
在视觉定位打印流程中，相机负责“看”，算法负责“计算”，光源负责“照亮”。光线打得好，材料表面的特征才能被清晰、稳定地呈现出来；而光线打不好，再高精度的相机和算法也难以识别边缘、纹理或颜色边界。 所以，光源不是配角，而是决定后续环节能否稳定运行的“地基”。光源：视觉定位的“地基”

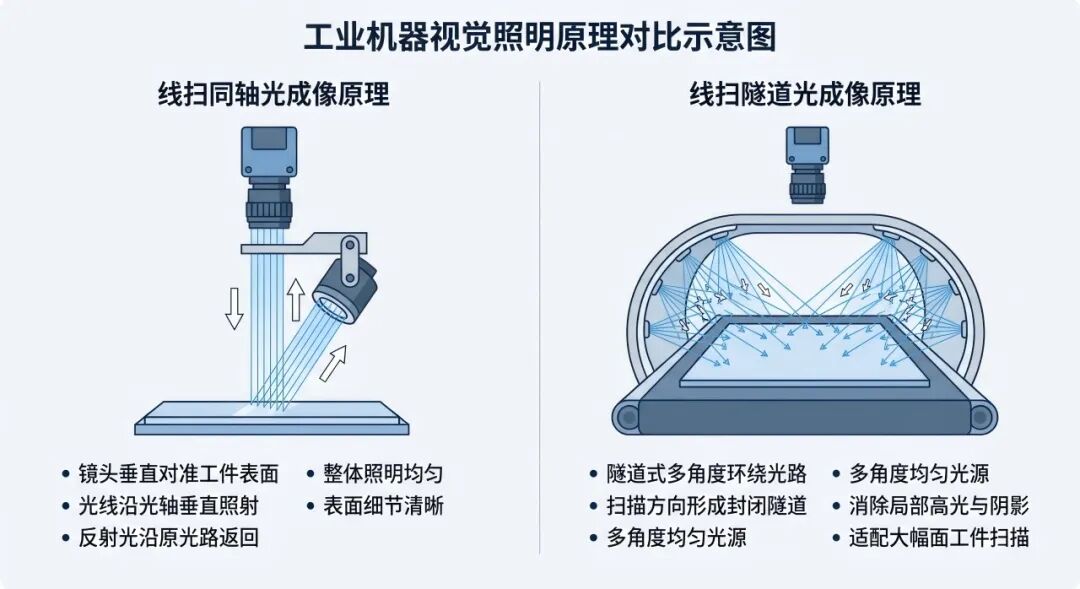

按光路方向分：同轴光vs隧道光 线扫同轴光：光线沿镜头光轴方向照射材料表面，反射光沿原路返回相机。 优点：照明均匀、细节清晰，特别适合平整表面 线扫隧道光：通过特殊光路设计，在扫描方向形成“隧道状”多角度均匀照明。 优点：消除局部反光和阴影，让大幅面成像更均匀 *图示：同轴光vs隧道光同轴光vs隧道光，白光vsRGB——他们的区别到底在哪？

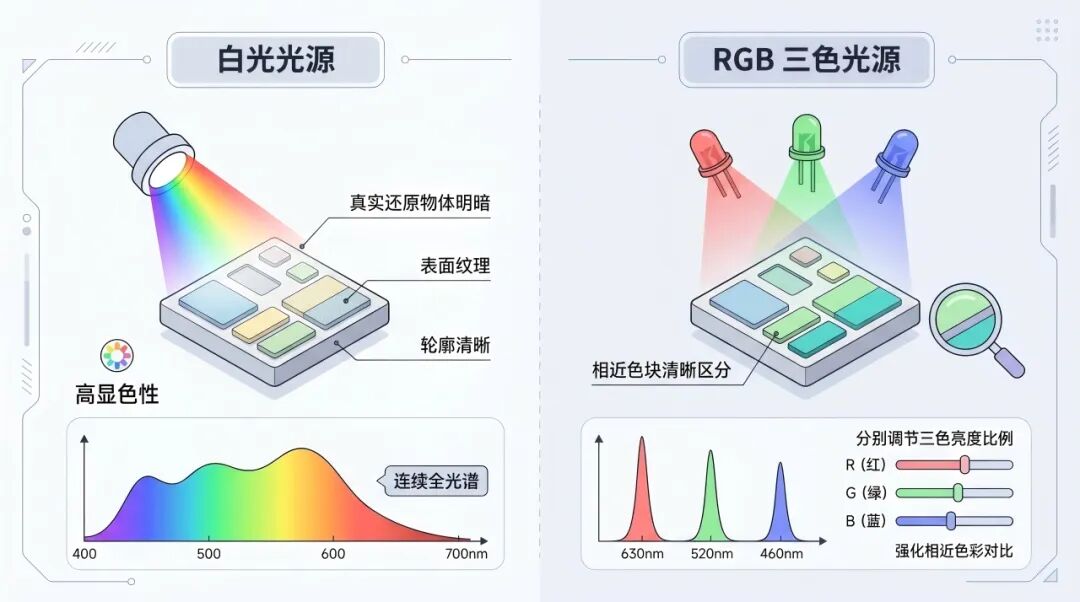

按光谱能力分：白光vsRGB 白光：光谱连续，明暗还原真实，适合观察表面纹理和轮廓。 RGB：由红、绿、蓝三色光组合，可通过调节三色的强度与比例，让相近颜色也能被清晰区分。 *图示：白光vsRGB
把这两个维度组合起来，就形成了四种常见光源方案：线扫同轴光—白光、线扫隧道光—白光、线扫同轴光—RGB、线扫隧道光—RGB。 它们各有主场，适用场景不同——针对打印场景，白色同轴适配性和易用性最好，RGB因为涉及到光学知识，难以调试到最优效果，需要不停尝试，进而会增加使用难度。

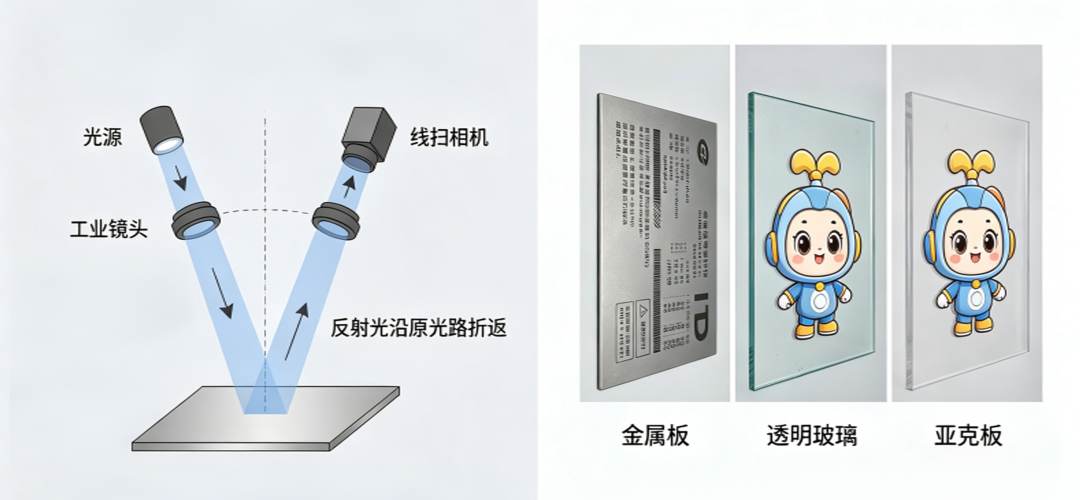

1.线扫同轴光—白光 平整反光材质的“稳定器”，专治反光、细节清晰 优势：突出平整表面、印刷区域和反光材质上的稳定特征，减少反光干扰，使细节清晰呈现。 劣势：不适用于颜色复杂或对比不足的场景。四种光源方案，对号入座

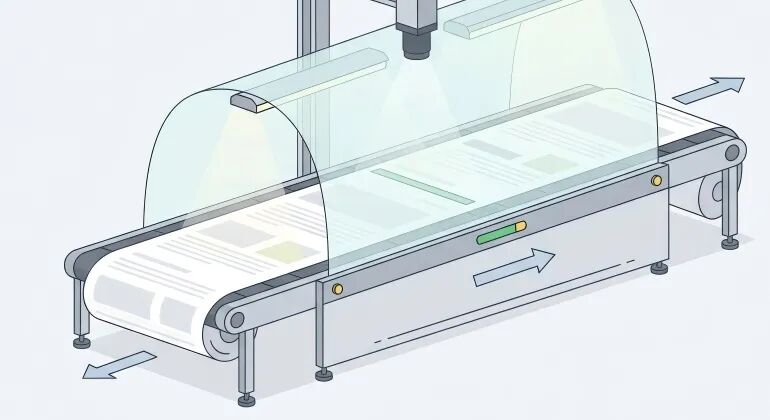

2. 线扫隧道光—白光 大幅面材料的“柔光箱”，整面均匀不偏光 优势：有效降低局部反光与阴影，确保大幅面扫描图像均匀，利于整体分析处理。 劣势：对于微小细节的突出效果不如线扫同轴光—白光，且设备成本相对较高。

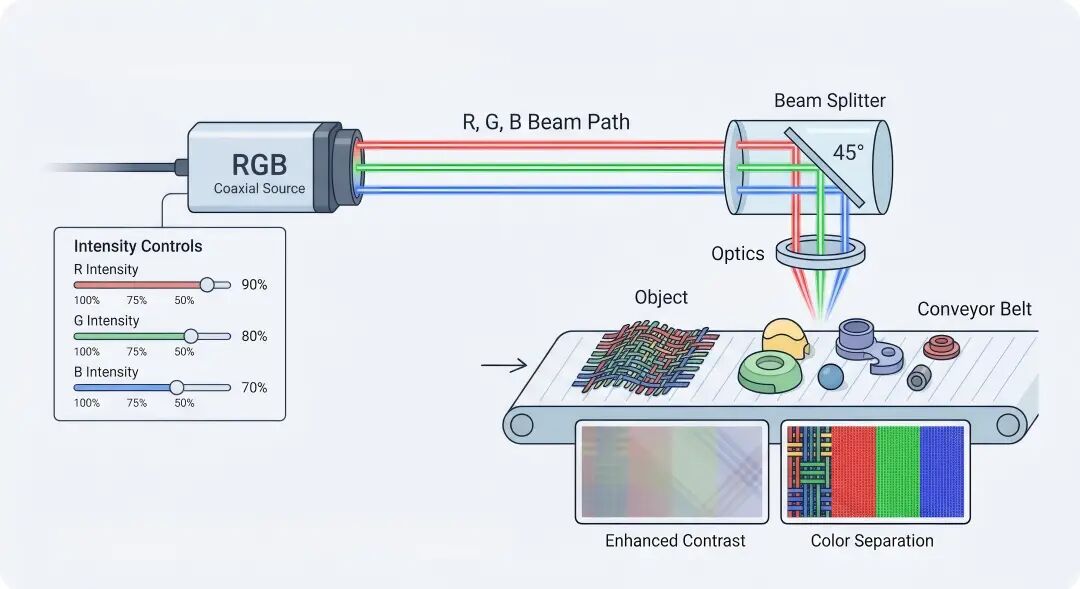

3. 线扫同轴光—RGB 颜色识别的“显微镜”，让相近颜色也能分得清 优势：擅长处理深浅色基材、多颜色材料和颜色对比不足的场景，增强颜色对比度。 劣势：对光源参数调整要求较高，操作相对复杂，且能耗较大。
4. 线扫隧道光—RGB 复杂场景的“全能选手”，均匀照明+色彩还原 优势：兼顾均匀照明与颜色区分，适用于复杂基材和高端定制打印场景，满足高精度颜色复制需求。 劣势：设备成本高，维护难度较大，对操作人员专业要求较高。
汉森软件多光源视觉定位方案，创新采用“线扫同轴/隧道光+白光/RGB组合”模式。 在面对复杂基材、复杂图案以及多批次生产等挑战时，能够实现更稳定的成像效果，进而保障准确识别、精确标定以及可靠打印定位。汉森软件多光源视觉定位打印方案

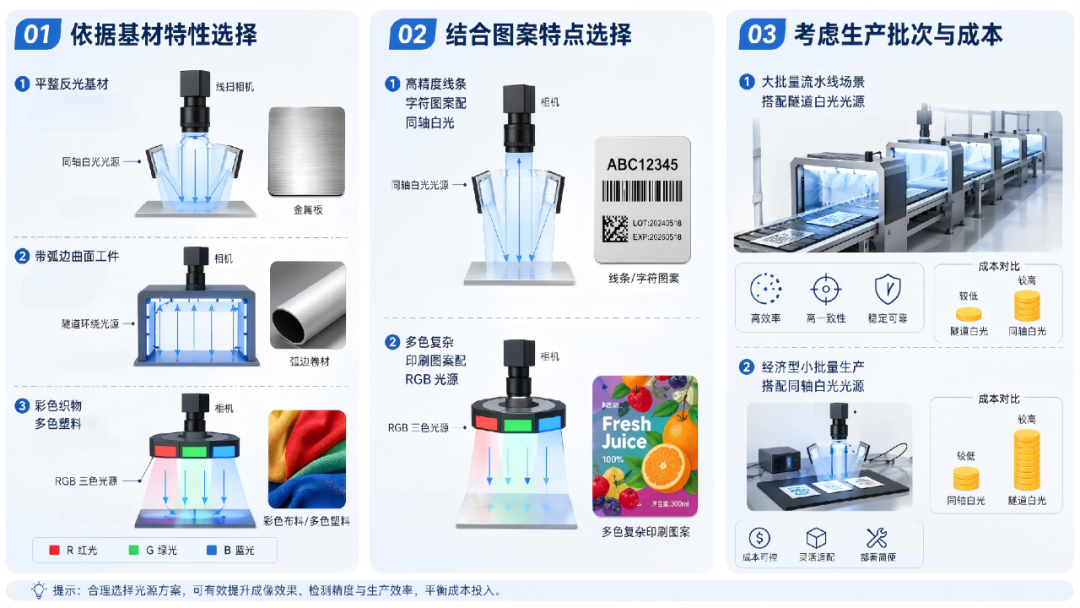

手把手教你选择合适的光源方案 依据基材特性选择 平整反光基材优先考虑线扫同轴光-白光，减少反光干扰 以弧边产品为主的设备，隧道光效果光最优，其余则优先推荐同轴光 颜色复杂的基材如彩色织物等，线扫同轴光/隧道光—RGB能增强颜色区分度，助力精准视觉定位
结合图案特点选择 简单图案且注重细节：线扫同轴光—白光可突出图案细节，适用于高精度字符、线条图案打印 复杂彩色图案：线扫同轴光—RGB或线扫隧道光—RGB有助于准确识别和打印彩色图案
考虑生产批次与成本 多批次、大规模生产：需综合考虑光源方案的稳定性、维护成本以及能耗。如线扫隧道光—白光虽然设备成本高，但在大幅面多批次生产中能保证成像稳定。 成本敏感型生产：在满足成像要求前提下，优先选择成本较低的光源方案，如线扫同轴光—白光在处理简单图案和普通基材时成本效益较高。 *图示：视觉打印光源选型指南
选对光源，就是为视觉定位打好“地基” 视觉定位打印中，光源方案的选择不仅影响成像质量，更直接决定识别、标定、对位和打印的稳定性。 汉森软件多光源视觉定位方案凭借其创新性和灵活性，为各类复杂的UV打印场景提供可靠的解决方案。
深圳市汉森软件股份有限公司深耕工业数码喷墨打印控制领域20年，国家级高新技术企业、国家级专精特新重点小巨人企业，专注于为不同行业提供喷墨数码打印技术整体解决方案。
